1.Tensió nominal dels cables de MT estàndard europeu
N2XSY - únic nucli de coure XLPE aïllat amb coberta de PVC 6/10kV 12/20kV 18/30kV
N2XS2Y - únic nucli de coure XLPE aïllat amb PE sobre funda 6/10kV 12/20kV 18/30kV
NA2XSY - únic nucli d'alumini XLPE aïllat amb coberta de PVC 6/10kV 12/20kV 18/30kV
NA2XS2Y: nucli d'alumini únic XLPE aïllat amb coberta de PE 6/10kV 12/20kV 18/30kV

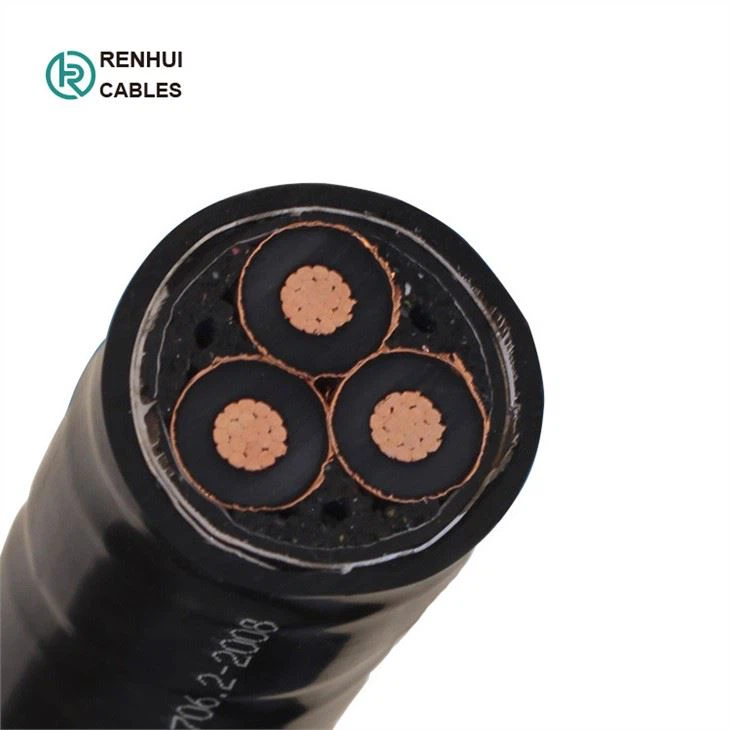

N2XSEY - 3 nucli de coure XLPE aïllat amb coberta de PVC 6/10kV
N2XS(F)2Y: nucli de coure únic XLPE aïllat amb pols de bloqueig d'aigua i coberta de PE 6/10kV 12/20kV 18/30kV
N2XS (FL) 2Y: nucli de coure únic XLPE aïllat amb pols de bloqueig d'aigua i cinta d'alumini estretament unida a la funda de PE 6/10kV 12/20kV
NA2XS(F)2Y: nucli d'alumini únic XLPE aïllat amb pols de bloqueig d'aigua i coberta de PE 6/10kV 12/20kV 18/30kV
NA2XS(FL)2Y: nucli d'alumini únic XLPE aïllat amb pols de bloqueig d'aigua i cinta d'alumini estretament unida a la funda de PE 6/10kV 12/20kV 18/30kV
2. Construcció de cables de mitjana tensió:
| Capa de cable MV | Materials de cable MV | Dibuix de cables |
Conductor | Coure o alumini - sòlid de classe 1, trenat de classe 2 |
|
Pantalla del conductor | Capa semiconductora | |
Aïllament | XLPE (polietilè reticulat) | |
Pantalla d'aïllament | Capa semiconductora | |
Pantalla metàl·lica | Filferros de coure i/o cinta de coure | |
Beina interior | S'aplica on també s'aplica l'armadura. | |
Armadura | Nucli únic: cables / cinta d'alumini | |
Beina exterior | LDPE, MDPE (polietilè de densitat baixa/mitjana), PVC (clorur de polivinil), LSZH (halògens de baix fum zero) |
3.Estàndard de producte
Cables d'alimentació IEC 60502-2 amb aïllament extruït i els seus accessoris per a tensions nominals des d'1 kV(Um=1,2kV) fins a 30kV (Um{=36kV) - Part 2: Cables per a tensions nominals de 6 kV(Um=7,2kV) i 30 kV(Um{=36kV).
4.PaquetMaterial:
Tambor de fusta, Tambor de fusta d'acer (fumigació)
Longitud del cable a cada tambor: 500 m/1000 m o segons els requisits de longitud real del cable.
