1.Aplicació:
Cables d'alimentació de PVC de mitjana tensió per a xarxes d'alimentació, subterrànies i en canalització de cables.
2.Característiques
| Tensió nominal Uo/U (Um): 8,7/15 (17,5) kV Classificació de temperatura fixa:0 graus a més 90 graus Radi de flexió mínim: Nucli únic - Fix:15 x diàmetre total |
|

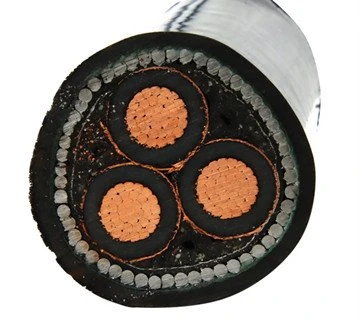

3.Construcció
Conductor: Conductor de coure de classe 2 Pantalla del conductor:XLPE semiconductor (polietilè reticulat) Aïllament:XLPE (polietilè reticulat) Pantalla d'aïllament: XLPE semiconductor (polietilè reticulat) Pantalla metàl·lica:Pantalla de cinta de coure global individual o col·lectiva Farciment: Fibres de PET (tereftalat de polietilè). Separador:Cinta d'enquadernació Roba de llit:PVC (clorur de polivinil) Armadura Nucli únic: AWA (filferro d'alumini blindat)Multinucli: SWA (filferro d'acer blindat) Beina:PVC (clorur de polivinil) Color de la funda: Vermell Negre |
|
4.Estàndard de producte
BS 6622, IEC/EN 60228
Retardant de flama segons IEC/EN 60332-1-2
5.Tipus i Nom
Tipus | Designació | Aplicacions |
YJV | Conductor de coure, cable d'alimentació aïllat en XLPE, revestiment de PVC | Per a la col·locació a l'interior, en túnels o rases de cables, incapaç de suportar forces mecàniques externes. No es permet la col·locació de cables d'un sol nucli en conductes magnètics. |
YJLV | Conductor d'alumini, aïllament de XLPE, cable d'alimentació revestit de PVC | |
YJY | Conductor de coure, aïllament de XLPE, cable d'alimentació revestit de PE | |
YJLY | Conductor d'alumini, aïllament XLPE, cable d'alimentació revestit de PE | |
YJV22 | Conductor de coure, aïllament XLPE, blindat amb cinta d'acer, cable d'alimentació revestit de PVC | Per a la col·locació a l'interior, al túnel a la rasa de cables o directament a terra, capaç de suportar forces mecàniques externes. No es permet la col·locació de cables d'un sol nucli en conductes magnètics. |
YJLV22 | Conductor d'alumini, aïllament XLPE, blindat amb cinta d'acer, cable d'alimentació revestit de PVC | |
YJV32 | Conductor de coure, aïllament XLPE, cable d'acer blindat, cable d'alimentació revestit de PVC | Per col·locar-se a l'interior, a la rasa de cables del túnel, bé o directament a terra, capaç de suportar forces mecàniques externes i certa força de tracció. |
YJLV32 | Conductor d'alumini, aïllament XLPE, cable d'alimentació blindat amb cable d'acer, cable d'alimentació revestit de PVC |
6.Paràmetre tècnic
Nombre de nuclis i secció nominal | Gruix de l'aïllament | Gruix de la cinta d'acer | Gruix de | Aprox. | Aprox. pes | Màx. Resistència DC del conductor (20ºC) | Capacitat de càrrega actual | ||
(mm²) | (mm) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | A l'aire | A Terra | |
YJV22 (N2XSEBY) - 8,7/15kV | |||||||||
3X25 | 4.5 | 0.5 | 2.5 | 49.6 | 3297 | 0.727 | 125 | 135 | |
3X35 | 4.5 | 0.5 | 2.6 | 52.0 | 3743 | 0.524 | 150 | 165 | |
3X50 | 4.5 | 0.5 | 2.7 | 55.2 | 4338 | 0.387 | 180 | 190 | |
3X70 | 4.5 | 0.5 | 2.8 | 59.1 | 5211 | 0.268 | 220 | 240 | |
3X95 | 4.5 | 0.5 | 2.9 | 62.9 | 6243 | 0.193 | 265 | 285 | |
3X120 | 4.5 | 0.5 | 3.0 | 66.4 | 7209 | 0.153 | 310 | 320 | |
3X150 | 4.5 | 0.5 | 3.1 | 69.8 | 8221 | 0.124 | 350 | 365 | |
3X185 | 4.5 | 0.5 | 3.3 | 74.1 | 9634 | 0.0991 | 400 | 410 | |
3X240 | 4.5 | 0.5 | 3.4 | 79.2 | 11629 | 0.0754 | 465 | 480 | |
3X300 | 4.5 | 0.8 | 3.6 | 85.8 | 14591 | 0.0601 | 535 | 540 | |
3X400 | 4.5 | 0.8 | 3.9 | 93.1 | 17645 | 0.0470 | 615 | 610 | |
7.PaquetMaterial :
Tambor de fusta, Tambor de fusta d'acer (fumigació)
Longitud del cable a cada tambor: 500 m/1000 m o segons els requisits de longitud real del cable.
