Cables blindats
video
Cables blindats

Cables blindats

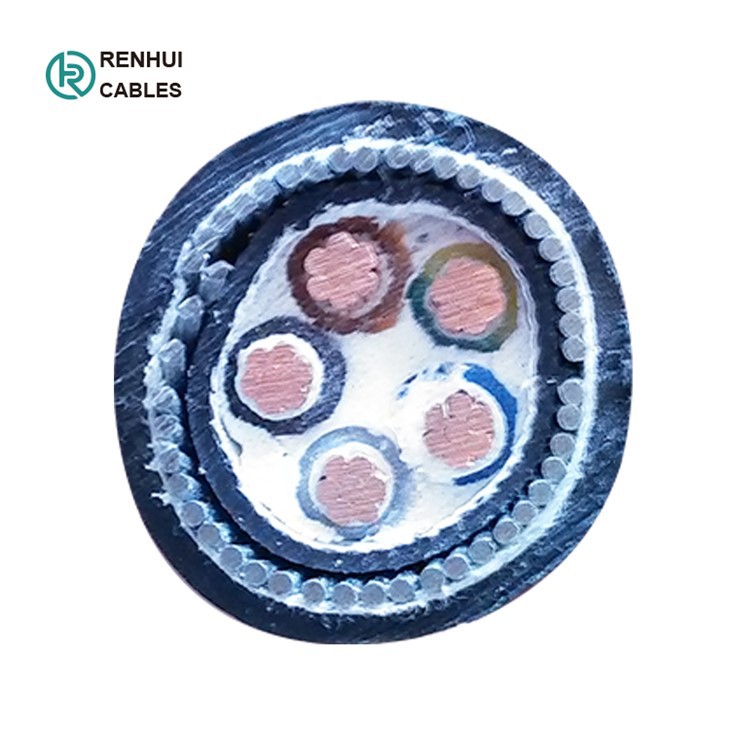

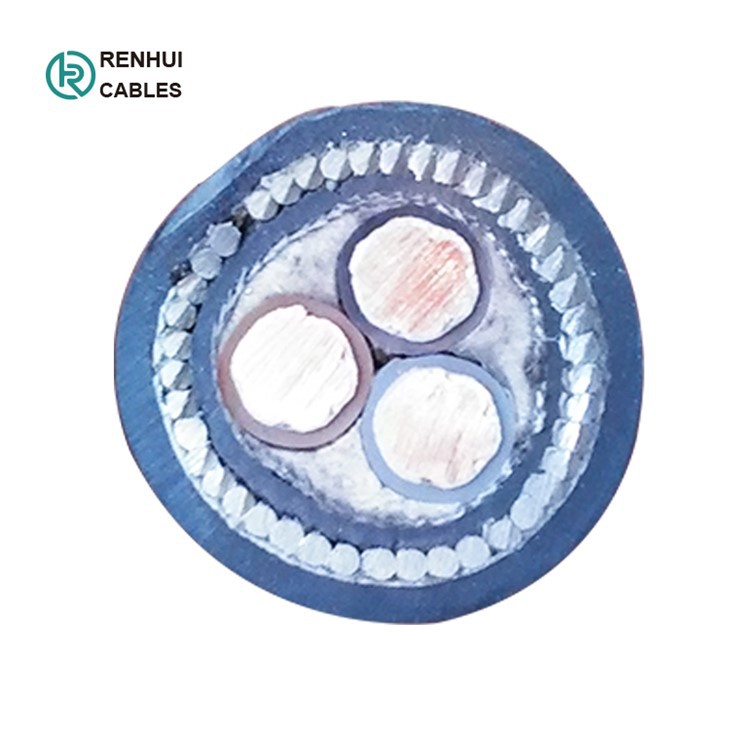

-CU/XLPE/PVC/SWA/PVC, cables blindats, tensió nominal: 0,6/1KV.
-Els cables blindats s'utilitzen per al subministrament elèctric en sistemes d'instal·lació de baixa tensió.
-Els cables blindats són adequats per a la instal·lació en interiors i exteriors, en conductes de cables, subterranis, en estacions d'alimentació i de commutació, distribucions d'energia locals, plantes industrials.
-Segons IEC 60502-1, GB/T12706.
-Cable ignífug i cable LSZH i cable de PVC
Enviar la consulta
Xateja ara
Descarrega el catàleg
Certificat CE-Renhui
ISO9001-Renhui
Descripció

Aplicació(cables blindats):
Els cables blindats s'utilitzen per al subministrament d'electricitat en sistemes d'instal·lació de baixa tensió, els cables blindats són adequats per a la instal·lació en interiors i exteriors, en conductes de cables, sota terra, en estacions d'alimentació i commutació, distribucions d'energia locals, plantes industrials, on no hi ha risc de danys mecànics.


Construcció(cables blindats):

- Directors d'orquestra:

Conductor de coure o alumini, rodó o en forma, classe 2 segons IEC 60228, BS EN 60228. Per a mides més petites, també es pot subministrar un conductor rodó sòlid, classe 1 segons IEC 60228, BS EN 60228 a petició.


- Aïllament

El material i el gruix XLPE han de ser segons IEC 60502 o BS 5467 per a un funcionament continu de 90 graus.


-muntatge

Els conductors aïllats es col·loquen, s'omplen si cal amb material no higroscòpic i es cobreixen amb un gruix extruït de material termoplàstic.


- ArmaduraEd

Filferros rodons galvanitzats, o tires planes, que cobreixen completament el conjunt de nuclis i una contrahèlix de cinta d'acer galvanitzat a la part superior; o dues capes de cinta d'acer, que compleixin els requisits aplicables de l'IEC60502-1.


- Beina
Material termoplàstic basat en PVC, conforme als requisits aplicables de l'IEC 60502-1.		SWA (7)

SWA (8)

SWA (9)

SWA (11)


AïllamentColors (cables blindats):

Codi de colors

Codi de colors (1)

1 Nucli

Vermell o Negre

2 nuclis

Vermell, Negre

3 nuclis

Vermell, groc, blau

4 nuclis

Vermell, groc, blau, negre

5 nuclis

Vermell, groc, blau, negre, verd

Per sobre de 5 nuclis

Nuclis negres amb números blancs

Codi de colors (2)


1 Nucli

Marró o Blau

2 nuclis

Marró o Blau

3 nuclis

Marró, Negre, Gris

4 nuclis

Blau, marró, negre, gris

5 nuclis

Verd/groc, blau, marró, negre, gris

Per sobre de 5 nuclis

Nuclis negres amb números blancs


Paràmetres del cable(cables blindats):

Nominals
Secció transversal

Diàmetre del conductor (aprox.)

Gruix nominal d'aïllament

Gruix nominal de la coberta interior

Diàmetre nominal del fil d'alum.

Gruix nominal de la funda

Diàmetre total (aprox.)

mm²

Mm

Mm

Mm

mm

Mm

Mm

1x4

2.3

0.7

1

0.8

1.8

10.9

1x6

2.8

0.7

1

0.8

1.8

11.4

1x10

3.6

0.7

1

0.8

1.8

12.2

1x16

4.5

0.7

1

0.8

1.8

13.1

1x25

5.6

0.9

1

0.8

1.8

14.6

1x35

6.7

0.9

1

1.25

1.8

16.6

1x50

8

1

1

1.25

1.8

18.1

1x70

9.4

1.1

1

1.25

1.8

19.7

1x95

11

1.1

1

1.6

1.8

22

1x120

12.4

1.2

1

1.6

1.8

23.6

1x150

13.8

1.4

1

1.6

1.8

25.4

1x185

15.3

1.6

1

1.6

1.8

27.4

1x240

17.5

1.7

1

1.6

1.9

29.9

1x300

19.5

1.8

1

2

2

33.1

1x400

22.6

2

1.2

2

2.2

37.3

1x500

25.2

2.2

1.2

2

2.3

40.5


Nominals
Secció transversal

Diàmetre del conductor (aprox.)

Gruix nominal d'aïllament

Gruix nominal de la coberta interior

Diàmetre nominal del fil d'acer.

Gruix nominal de la funda

Diàmetre total (aprox.)

mm²

Mm

Mm

Mm

Mm

mm

Mm

2x1.5

1.4

0.7

1

0.8

1.8

12.8

2x2.5

1.8

0.7

1

0.8

1.8

13.6

2x4

2.3

0.7

1

0.8

1.8

14.6

2x6

2.8

0.7

1

1.25

1.8

16.5

2x10

3.6

0.7

1

1.25

1.8

18.1

2x16

4.5

0.7

1

1.25

1.8

19.9

2x25

5.6

0.9

1

1.6

1.8

23.6

2x35

6.7

0.9

1

1.6

1.8

25.8

2x50

8

1

1

1.6

1.9

29

2x70

9.4

1.1

1

2

2

33.2

2x95

11

1.1

1.2

2

2.1

37.1

2x120

12.4

1.2

1.2

2

2.3

40.5

2x150

13.8

1.4

1.2

2.5

2.4

45.4

2x185

15.3

1.6

1.4

2.5

2.6

49.9

2x240

17.5

1.7

1.4

2.5

2.7

55.1

2x300

19.5

1.8

1.6

2.5

2.9

60.2

2x400

22.6

2

1.6

2.5

3.1

67.7


Secció transversal nominal

Diàmetre del conductor (aprox.)

Gruix nominal d'aïllament

Gruix nominal de la coberta interior

Diàmetre nominal del fil d'acer.

Gruix nominal de la funda

Diàmetre total (aprox.)

mm²

Mm

Mm

Mm

Mm

Mm

Mm

3x1.5

1.4

0.7

1

0.8

1.8

13.2

3x2.5

1.8

0.7

1

0.8

1.8

14.1

3x4

2.3

0.7

1

0.8

1.8

15.2

3x6

2.8

0.7

1

1.25

1.8

17.1

3x10

3.6

0.7

1

1.25

1.8

18.9

3x16

4.5

0.7

1

1.25

1.8

20.8

3x25

5.6

0.9

1

1.6

1.8

24.7

3x35

6.7

0.9

1

1.6

1.8

27.2

3x50

8

1

1

1.6

1.9

30.6

3x70

9.4

1.1

1

2

2.1

35.2

3x95

11

1.1

1.2

2

2.2

39.3

3x120

12.4

1.2

1.2

2

2.3

43

3x150

13.8

1.4

1.4

2.5

2.5

48.6

3x185

15.3

1.6

1.4

2.5

2.7

53

3x240

17.5

1.7

1.4

2.5

2.8

58.5

3x300

19.5

1.8

1.6

2.5

3

64

3x400

22.6

2

1.6

3.15

3.3

73.5


Nominals
Secció transversal

Diàmetre del conductor (aprox.)

Gruix nominal d'aïllament

Gruix nominal de la coberta interior

Diàmetre nominal del fil d'acer.

Gruix nominal de la funda

Diàmetre total (aprox.)

mm²

Mm

Mm

Mm

Mm

Mm

Mm

4x1.5

1.4

0.7

1

0.8

1.8

14

4x2.5

1.8

0.7

1

0.8

1.8

14.9

4x4

2.3

0.7

1

1.25

1.8

17

4x6

2.8

0.7

1

1.25

1.8

18.2

4x10

3.6

0.7

1

1.25

1.8

20.2

4x16

4.5

0.7

1

1.6

1.8

23

4x25

5.6

0.9

1

1.6

1.8

26.7

4x35

6.7

0.9

1

1.6

1.9

29.5

4x50

8

1

1

2

2.1

34.2

4x70

9.4

1.1

1.2

2

2.2

38.8

4x95

11

1.1

1.2

2

2.3

42.9

4x120

12.4

1.2

1.4

2.5

2.5

48.6

4x150

13.8

1.4

1.4

2.5

2.7

53.2

4x185

15.3

1.6

1.4

2.5

2.8

58.1

4x240

17.5

1.7

1.6

2.5

3.1

64.8

4x300

19.5

1.8

1.6

2.5

3.2

70.4

4x400

22.6

2

1.8

3.15

3.6

81.3


Progrés de la producció

05



03



02



06



Certificats:

CEISO9001



Embalatge:

- Tambor de fusta d'acer (fumigació)
Longitud del cable a cada tambor: 1000 m/2000 m o segons els requisits reals de longitud del cable.
- Mida del tambor:
Segons la longitud del cable i la mida del contenidor
Per tal de cotitzar-vos el preu exacte, si us plau, digueu-nos la quantitat de longitud de cable necessària. Més quantitat, més descompte a punt per a tu!
- Port d'enviament:

Qingdao o altres ports segons els vostres requisits.
-El transport marítim:
La cotització FOB/C&F/CIF està disponible.

ABC CABLEABC CABLE 02ABC CABLE 03
