cables de baixa tensió
1. Aplicació: cables de baixa tensió
Aquests cables IEC 60502-1 s'utilitzen per al subministrament d'electricitat en sistemes d'instal·lació de baixa tensió, són adequats per a la instal·lació en interiors i exteriors, en conductes de cables, subterranis, en estacions d'alimentació i de commutació, distribucions d'energia locals, plantes industrials, on no hi ha risc de dany mecànic.
 |
 |
 |
2. Construcció: cables de baixa tensió
-Directors
Conductor de coure sòlid classe 1, conductor de coure trenat classe 2 segons IEC 60228, BS EN 60228.
- Aïllament

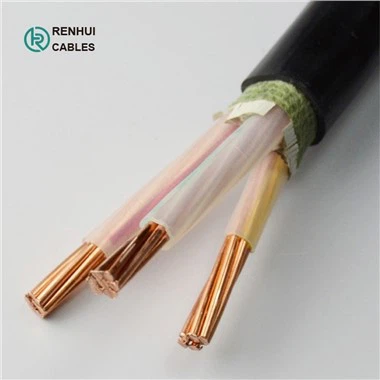

Material XLPE
-Codi de colors
Codi de colors (1):
1 nucli: transparent, vermell o negre
2 nuclis: vermell, negre
3 nuclis: vermell, groc, blau
4 nuclis: vermell, groc, blau, negre
5 nuclis: vermell, groc, blau, negre, verd
Per sobre de 5 nuclis: nuclis negres amb números blancs
Codi de colors (2):
1 nucli: transparent, marró o blau
2 nuclis: marró o blau
3 nuclis: marró, negre, gris
4 nuclis: blau, marró, negre, gris
5 nuclis: verd/groc, blau, marró, negre, gris
Per sobre de 5 nuclis: nuclis negres amb números blancs
- Funda exterior:PVC extruït.
 |
 |
 |
3. Estàndard: cables de baixa tensió
Cable IEC60502-1
Poc fum (segons EN 61034-2)
Retardant de flama Acc. CA 50265-2-1
4. Paràmetres del cable: cables de baixa tensió
|
Nucli únic |
|
|||
|
Secció transversal nominal |
Diàmetre del conductor (aprox.) |
Gruix nominal d'aïllament |
Gruix nominal de la funda |
Diàmetre total (aprox.) |
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
|
1x1.5 |
1.4 |
0.7 |
1.4 |
5.6 |
|
1x2.5 |
1.8 |
0.7 |
1.4 |
6.0 |
|
1x4 |
2.3 |
0.7 |
1.4 |
6.5 |
|
1x6 |
2.8 |
0.7 |
1.4 |
7.0 |
|
1x10 |
3.6 |
0.7 |
1.4 |
7.8 |
|
1x16 |
4.5 |
0.7 |
1.4 |
8.7 |
|
1x25 |
5.6 |
0.9 |
1.4 |
10.2 |
|
1x35 |
6.7 |
0.9 |
1.4 |
11.3 |
|
1x50 |
8.0 |
1 |
1.4 |
12.8 |
|
1x70 |
9.4 |
1.1 |
1.4 |
14.4 |
|
1x95 |
11.0 |
1.1 |
1.5 |
16.1 |
|
1x120 |
12.4 |
1.2 |
1.5 |
17.8 |
|
1x150 |
13.8 |
1.4 |
1.6 |
19.8 |
|
1x185 |
15.3 |
1.6 |
1.6 |
21.8 |
|
1x240 |
17.5 |
1.7 |
1.7 |
24.4 |
|
1x300 |
19.5 |
1.8 |
1.8 |
26.7 |
|
1x400 |
22.6 |
2 |
1.9 |
30.5 |
|
1x500 |
25.2 |
2.2 |
2.0 |
33.7 |
|
1x630 |
28.3 |
2.4 |
2.2 |
37.4 |
|
1x800 |
31.9 |
2.6 |
2.3 |
41.7 |
|
1x1000 |
35.7 |
2.8 |
2.4 |
46.2 |
|
Dos nuclis |
|
|||
|
Secció transversal nominal |
Diàmetre del conductor (aprox.) |
Gruix nominal d'aïllament |
Gruix nominal de la funda |
Diàmetre total (aprox.) |
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
|
2x1.5 |
1.4 |
0.7 |
1.8 |
9.2 |
|
2x2.5 |
1.8 |
0.7 |
1.8 |
10.0 |
|
2x4 |
2.3 |
0.7 |
1.8 |
11.0 |
|
2x6 |
2.8 |
0.7 |
1.8 |
12.0 |
|
2x10 |
3.6 |
0.7 |
1.8 |
13.6 |
|
2x16 |
4.5 |
0.7 |
1.8 |
15.4 |
|
2x25 |
5.6 |
0.9 |
1.8 |
18.4 |
|
2x35 |
6.7 |
0.9 |
1.8 |
20.6 |
|
2x50 |
8.0 |
1 |
1.8 |
23.6 |
|
2x70 |
9.4 |
1.1 |
1.8 |
26.8 |
|
2x95 |
11.0 |
1.1 |
1.9 |
30.2 |
|
2x120 |
12.4 |
1.2 |
2.0 |
33.7 |
|
2x150 |
13.8 |
1.4 |
2.2 |
37.5 |
|
2x185 |
15.3 |
1.6 |
2.3 |
41.6 |
|
2x240 |
17.5 |
1.7 |
2.5 |
46.7 |
|
2x300 |
19.5 |
1.8 |
2.6 |
51.4 |
|
2x400 |
22.6 |
2 |
2.9 |
58.9 |
|
Tres nuclis |
|
|||
|
Secció transversal nominal |
Diàmetre del conductor (aprox.) |
Gruix nominal d'aïllament |
Gruix nominal de la funda |
Diàmetre total (aprox.) |
|
mm^2 |
Mm |
Mm |
mm |
mm |
|
3x1.5 |
1.4 |
0.7 |
1.8 |
9.6 |
|
3x2.5 |
1.8 |
0.7 |
1.8 |
10.5 |
|
3x4 |
2.3 |
0.7 |
1.8 |
11.6 |
|
3x6 |
2.8 |
0.7 |
1.8 |
12.6 |
|
3x10 |
3.6 |
0.7 |
1.8 |
14.4 |
|
3x16 |
4.5 |
0.7 |
1.8 |
16.3 |
|
3x25 |
5.6 |
0.9 |
1.8 |
19.5 |
|
3x35 |
6.7 |
0.9 |
1.8 |
21.9 |
|
3x50 |
8.0 |
1 |
1.8 |
25.1 |
|
3x70 |
9.4 |
1.1 |
1.9 |
28.7 |
|
3x95 |
11.0 |
1.1 |
2.0 |
32.4 |
|
3x120 |
12.4 |
1.2 |
2.1 |
36.1 |
|
3x150 |
13.8 |
1.4 |
2.3 |
40.3 |
|
3x185 |
15.3 |
1.6 |
2.4 |
44.6 |
|
3x240 |
17.5 |
1.7 |
2.6 |
50.2 |
|
3x300 |
19.5 |
1.8 |
2.7 |
55.2 |
|
3x400 |
22.6 |
2 |
3.0 |
63.3 |
|
Quatre nuclis |
|
|||
|
Secció transversal nominal |
Diàmetre del conductor (aprox.) |
Gruix nominal d'aïllament |
Gruix nominal de la funda |
Diàmetre total (aprox.) |
|
mm^2 |
Mm |
Mm |
mm |
Mm |
|
4x1.5 |
1.4 |
0.7 |
1.8 |
10.4 |
|
4x2.5 |
1.8 |
0.7 |
1.8 |
11.3 |
|
4x4 |
2.3 |
0.7 |
1.8 |
12.5 |
|
4x6 |
2.8 |
0.7 |
1.8 |
13.7 |
|
4x10 |
3.6 |
0.7 |
1.8 |
15.7 |
|
4x16 |
4.5 |
0.7 |
1.8 |
17.8 |
|
4x25 |
5.6 |
0.9 |
1.8 |
21.5 |
|
4x35 |
6.7 |
0.9 |
1.8 |
24.1 |
|
4x50 |
8.0 |
1 |
1.8 |
27.8 |
|
4x70 |
9.4 |
1.1 |
2.0 |
32.0 |
|
4x95 |
11.0 |
1.1 |
2.1 |
36.1 |
|
4x120 |
12.4 |
1.2 |
2.3 |
40.2 |
|
4x150 |
13.8 |
1.4 |
2.4 |
44.9 |
|
4x185 |
15.3 |
1.6 |
2.6 |
49.8 |
|
4x240 |
17.5 |
1.7 |
2.8 |
56.0 |
|
4x300 |
19.5 |
1.8 |
3.0 |
61.7 |
|
4x400 |
22.6 |
2 |
3.2 |
70.7 |
|
Multi nuclis |
|
|||
|
Secció transversal nominal |
Diàmetre del conductor (aprox.) |
Gruix nominal d'aïllament |
Gruix nominal de la funda |
Diàmetre total (aprox.) |
|
mm^2 |
mm |
Mm |
Mm |
Mm |
|
5x1.5 |
1.4 |
0.7 |
1.8 |
11.2 |
|
7x1.5 |
1.4 |
0.7 |
1.8 |
12.0 |
|
10x1.5 |
1.4 |
0.7 |
1.8 |
14.8 |
|
12x1.5 |
1.4 |
0.7 |
1.8 |
15.2 |
|
14x1.5 |
1.4 |
0.7 |
1.8 |
16.0 |
|
19x1.5 |
1.4 |
0.7 |
1.8 |
17.6 |
|
21x1.5 |
1.4 |
0.7 |
1.8 |
18.4 |
|
24x1.5 |
1.4 |
0.7 |
1.8 |
20.4 |
|
30x1.5 |
1.4 |
0.7 |
1.8 |
21.6 |
|
40x1.5 |
1.4 |
0.7 |
1.8 |
26.0 |
|
48x1.5 |
1.4 |
0.7 |
1.8 |
26.4 |
|
61x1.5 |
1.4 |
0.7 |
1.9 |
29.0 |
|
5x2.5 |
1.8 |
0.7 |
1.8 |
12.2 |
|
7x2.5 |
1.8 |
0.7 |
1.8 |
13.2 |
|
10x2.5 |
1.8 |
0.7 |
1.8 |
16.4 |
|
12x2.5 |
1.8 |
0.7 |
1.8 |
16.9 |
|
14x2.5 |
1.8 |
0.7 |
1.8 |
17.7 |
|
19x2.5 |
1.8 |
0.7 |
1.8 |
19.6 |
|
21x2.5 |
1.8 |
0.7 |
1.8 |
20.6 |
|
24x2.5 |
1.8 |
0.7 |
1.8 |
22.8 |
|
30x2.5 |
1.8 |
0.7 |
1.8 |
24.1 |
|
40x2.5 |
1.8 |
0.7 |
1.9 |
29.4 |
|
48x2.5 |
1.8 |
0.7 |
1.9 |
29.9 |
|
61x2.5 |
1.8 |
0.7 |
2.0 |
32.8 |
5.Paquet: exportar bidons de fusta.
6.Fàbrica
Shandong Renhui Cable Co., Ltd. es va fundar l'any 2010, ubicada a la ciutat de Jinan, província de Shandong, Xina. L'empresa cobreix una superfície de 50 mil metres quadrats, un fons registrat de 5 milions de RMB, compta amb 100 empleats i treballadors. Som un fabricant professional de cables a la Xina.
Els productes cobreixen principalment cable de baixa i mitjana tensió, cable aïllat de PVC, cable aïllat XLPE, cable de control, cable de comunicació, cable de goma, cable de mina, cable de soldadura, cable de vaixell, cable aeri i altres cables personalitzats relacionats. Aquests cables s'utilitzen en metal·lúrgia elèctrica, indústria química i petroliera, central elèctrica, mines, ports i enginyeria arquitectònica i altres camps.
Els productes s'han venut a 50 països i regions del món, com ara Alemanya, francès, Dubai, Oman, Singapur, Vietnam, Pakistan, Filipines, Sri Lanka, Tanzània, Iemen, Kenya, Mongòlia, Rússia, Algèria, Bahrain, Brasil. , Xile, Xipre, Indonèsia, Iran, Malàisia.
 |
 |
 |
 |
 |
 |
 |
 |
