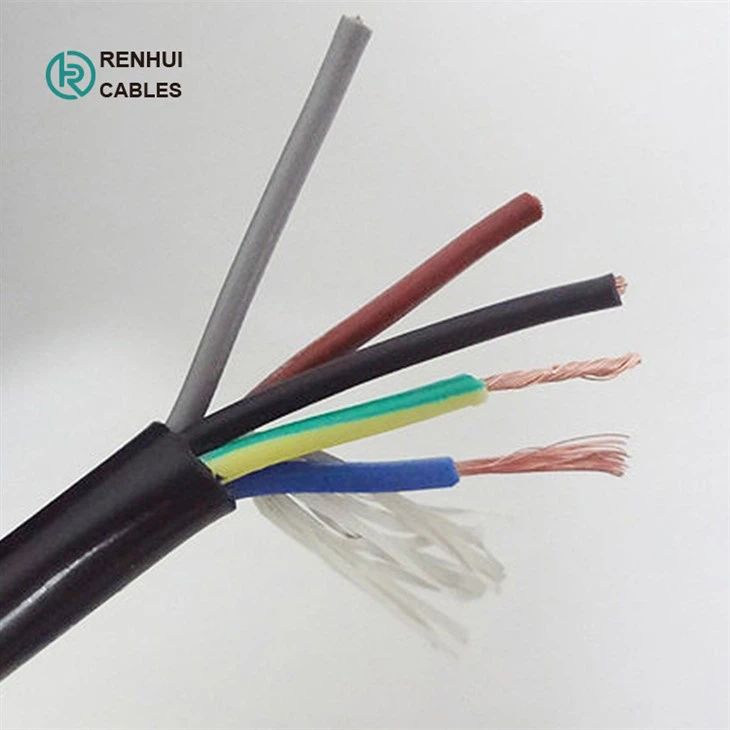

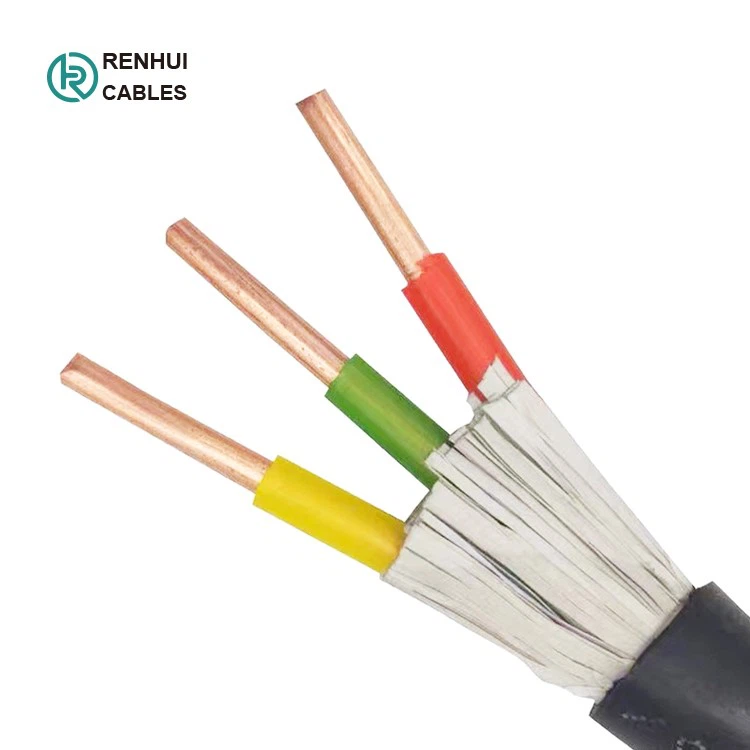

0.6/1KV NYY, NYY-J, NYY-O, aïllament de PVC de coure de baixa tensió Cable d'alimentació de la funda de PVC
1.Aplicació:
Els cables d'alimentació aïllats amb PVC s'utilitzen habitualment en xarxes de distribució de baixa tensió en aplicacions residencials, comercials i industrials. Són aptes per a instal·lacions interiors i exteriors, amb opcions d'enterrament directe i instal·lació en conductes o safates de cables.
NYY s'utilitza com a cable d'alimentació per al subministrament d'energia en instal·lacions estàtiques, interiors, exteriors, subterrànies, en formigó i en aigua on no s'esperen danys mecànics. L'ús de cables NYY és d'acord amb VDE 0298 part 1. La capacitat actual és segons HD 603 S.1 i VDE 0276 part 1000. El producte s'ajusta a la directiva CEE 73/23 (Directiva de baixa tensió). Cables tipus certificat CE.
Aquests cables poden portar una gamma de tensions d'alimentació, normalment entre 600V i 1000V, el que els fa ideals per a una varietat d'aplicacions com ara il·luminació, calefacció, aire condicionat i control de motors. També són adequats per al seu ús en màquines-eina, panells de distribució d'energia i altres infraestructures industrials.
El principal avantatge dels cables d'alimentació aïllats amb PVC és el seu cost econòmic en comparació amb altres tipus de cable. També són fàcils d'instal·lar, mantenir i reparar. L'aïllament de PVC ofereix una bona resistència a la humitat, l'abrasió i els productes químics, per la qual cosa és adequat per a entorns durs.
|
|
|
|
|
2.cable NYYConstrucció:
|
Conductor: |
Conductor de fil de coure nu |
|
|
Aïllament: |
PVC |
|
|
Roba de llit: |
PVC |
|
|
Funda: |
Funda de PVC, negre |
|
|
Nuclis: |
Codificat per colors segons VDE0293 |
|
|
Classificació de voltatge: |
0,6/1kV |
|
|
Radi de flexió per a un sol nucli: |
Mínim: |
15 x Ø |
|
Radi de flexió per a nuclis múltiples: |
Mínim: |
12 x Ø |
|
O=Sense terra protectora – NYY-O |
||
|
J=terra protectora verda/groga – NYY-J |
||
3.Full d'especificacions deNYYCcapaç:
|
Nombre de nuclis i mm² per conductor |
Diàmetre exterior (mm) |
Índex de coure (kg/km) |
Pes (kg/km) |
|
Cable NYY-J |
|||
|
1 x 25 m |
13.0 |
240.0 |
380 |
|
1 x 35 m |
14.0 |
336.0 |
447 |
|
1 x 50 m |
15.0 |
480.0 |
650 |
|
1 x 70 m |
17.0 |
672.0 |
864 |
|
1 x 185 m |
25.0 |
1776.0 |
2080 |
|
3 x 1,5re |
12.0 |
43.0 |
223 |
|
4 x 1,5re |
13.0 |
58.0 |
256 |
|
5 x 1,5re |
14.0 |
72.0 |
293 |
|
7 x 1,5re |
15.0 |
101.0 |
360 |
|
10 x 1,5re |
18.0 |
144.0 |
520 |
|
12 x 1,5re |
19.0 |
173.0 |
560 |
|
14 x 1,5re |
20.0 |
202.0 |
620 |
|
16 x 1,5re |
21.0 |
230.0 |
680 |
|
19 x 1,5re |
22.0 |
274.0 |
760 |
|
24 x 1,5re |
24.0 |
346.0 |
900 |
|
30 x 1,5re |
26.0 |
432.0 |
1100 |
|
3 x 2,5re |
13.0 |
72.0 |
272 |
|
4 x 2,5re |
14.0 |
96.0 |
316 |
|
5 x 2,5re |
15.0 |
120.0 |
323 |
|
7 x 2,5re |
16.0 |
168.0 |
450 |
|
10 x 2,5 re |
20.0 |
240.0 |
630 |
|
12 x 2,5re |
20.0 |
288.0 |
680 |
|
14 x 2,5re |
21.0 |
336.0 |
790 |
|
19 x 2,5re |
23.0 |
456.0 |
990 |
|
24 x 2,5re |
26.0 |
576.0 |
1300 |
|
30 x 2,5 re |
28.0 |
720.0 |
1400 |
|
3 x 4 re |
15.0 |
115.0 |
373 |
|
4 x 4re |
16.0 |
154.0 |
439 |
|
5 x 4 re |
17.0 |
192.0 |
510 |
|
3 x 6 re |
16.0 |
173.0 |
466 |
|
4 x 6 re |
17.0 |
230.0 |
547 |
|
5 x 6 re |
19.0 |
288.0 |
640 |
|
3 x 10 re |
18.0 |
288.0 |
629 |
|
4 x 10 re |
19.0 |
384.0 |
743 |
|
5 x 10 re |
21.0 |
480.0 |
899 |
|
3 x 16 re |
20.0 |
461.0 |
850 |
|
4 x 16 re |
22.0 |
614.0 |
1039 |
|
5 x 16 re |
23.0 |
768.0 |
1240 |
|
3 x 25m/16re |
25.0 |
874.0 |
1595 |
|
4 x 25 m |
27.0 |
960.0 |
1620 |
|
3 x 35sm/16re |
27.0 |
1162.0 |
1718 |
|
4 x 35 m² |
27.0 |
1344.0 |
1916 |
|
3 x 50 m2/25 m2 |
31.0 |
1680.0 |
2383 |
|
4 x 50 metres |
31.0 |
1920.0 |
2639 |
|
3 x 70 cm/35 cm |
33.0 |
2352.0 |
3196 |
|
4 x 70 metres |
35.0 |
2688.0 |
3576 |
|
3 x 95 cm/50 cm |
38.0 |
3216.0 |
4271 |
|
4 x 95 m² |
40.0 |
3648.0 |
4746 |
|
3 x 120 m²/70 m² |
41.0 |
4128.0 |
5281 |
|
4 x 120 m² |
43.0 |
4608.0 |
5813 |
|
3 x 150m/70m² |
46.0 |
4992.0 |
6408 |
|
4 x 150 m² |
48.0 |
5760.0 |
7263 |
|
3 x 185 m²/95 m² |
50.0 |
6240.0 |
7909 |
|
4 x 185 m² |
53.0 |
7104.0 |
8905 |
|
3 x 240 m²/120 m² |
57.0 |
8064.0 |
10162 |
|
4 x 240 m² |
60.0 |
9216.0 |
11430 |
|
Cable NYY-O |
|||
|
1 x 10 re |
10.0 |
96.0 |
176 |
|
1 x 16 re |
11.0 |
154.0 |
239 |
|
1 x 25 m |
13.0 |
240.0 |
380 |
|
1 x 35 m |
14.0 |
336.0 |
447 |
|
1 x 50 m |
15.0 |
480.0 |
650 |
|
1 x 70 m |
17.0 |
672.0 |
864 |
|
1 x 95 m |
19.0 |
912.0 |
1132 |
|
1 x 120 m |
21.0 |
1152.0 |
1405 |
|
1 x 150 m |
22.0 |
1440.0 |
1710 |
|
1 x 185 m |
25.0 |
1776.0 |
2080 |
|
1 x 240 m |
27.0 |
2304.0 |
2669 |
|
1 x 300 m |
30.0 |
2880.0 |
3305 |
|
1 x 500 m |
39.0 |
4800.0 |
5400 |
|
2 x 1,5re |
11.0 |
29.0 |
210 |
|
2 x 2,5re |
12.0 |
48.0 |
250 |
|
2 x 4 re |
14.0 |
77.0 |
360 |
|
2 x 6 re |
15.0 |
115.0 |
400 |
|
2 x 10 re |
17.0 |
192.0 |
500 |
|
4 x 16 re |
22.0 |
614.0 |
1039 |
|
4 x 25 m |
27.0 |
960.0 |
1620 |
|
4 x 50 metres |
31.0 |
1920.0 |
2639 |
|
4 x 70 metres |
35.0 |
2688.0 |
3576 |
|
4 x 95 m² |
40.0 |
3648.0 |
4746 |
