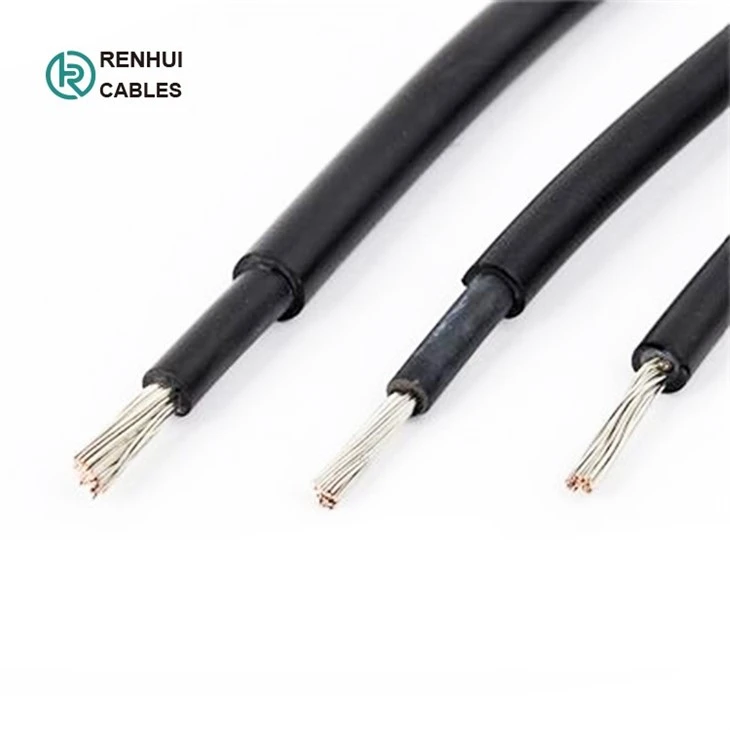

H1Z2Z2-K
1.Estàndard executiu:
H1Z2Z2-K fa referència a l'esborrany original elaborat per l'equip de treball del cable del sistema fotovoltaic del Comitè d'estàndards alemany (Especificació tècnica 2PFG1169/08.2007).
2.H1Z2Z2-K Tipus de cable:
H1Z2Z2-Cable K: cable de coure flexible estanyat sense aïllament PO halògens i cable del sistema fotovoltaic de la funda.
3. Aplicació:
Cables flexibles d'un sol nucli, aptes per a ús permanent, exteriors i interiors, per a instal·lacions mòbils, penjades i fixes lliures. Instal·lació també en conductes i canalitzacions sobre, dins o sota guix així com en electrodomèstics
Els cables flexibles d'un sol nucli són molt versàtils i s'utilitzen en una àmplia gamma d'aplicacions. S'utilitzen habitualment en instal·lacions elèctriques d'habitatges, edificis comercials i entorns industrials. Els avantatges dels cables flexibles d'un sol nucli inclouen la seva flexibilitat i resistència, la qual cosa els fa ideals per utilitzar-los en zones amb alta vibració i moviment. També són fàcils d'instal·lar, cosa que els converteix en una opció atractiva per a contractistes i electricistes.
Un dels avantatges principals d'utilitzar cables flexibles d'un sol nucli és el seu alt nivell de durabilitat. Aquests cables estan dissenyats per suportar condicions de funcionament dures, inclosa l'exposició a la calor, els productes químics i la humitat. També són molt resistents a l'abrasió i poden suportar flexió i flexió constant, el que els fa ideals per al seu ús en zones amb alts nivells de vibració. Normalment són menys costosos que altres tipus de cables, com els cables multinúcleos, i la seva facilitat de La instal·lació pot reduir encara més els costos per als contractistes i els electricistes.
Un altre avantatge dels cables flexibles d'un sol nucli és la seva capacitat de transportar un alt nivell de corrent. Això els fa ideals per utilitzar-los en aplicacions d'alta potència on la transmissió d'energia fiable i eficient és essencial.
Els cables flexibles d'un sol nucli són molt rendibles, cosa que els converteix en una opció atractiva per a moltes instal·lacions elèctriques.
4.Construcció
|
Conductor |
Filferro de coure flexible estanyat |
|
|
Aïllament |
Sense aïllament PO halògens |
|
|
Beina |
Sense funda de PO halògens |
|
|
|
|
|
|
|
 |
|
5.Característiques del cable
|
Model |
Cable solar H1Z2Z2-K |
|
Conductor |
Filferro de coure llaunat, classe 5 (segons IEC 60228) |
|
Aïllament |
Sense aïllament PO halògens |
|
Beina |
Sense funda de PO halògens |
|
Tensió nominal |
CA 0,6/1KV |
|
DC 1,8KV |
|
|
Rang de temperatura |
-40 grau ~ més 90 graus, sec/humitat |
|
Temperatura màxima de treball del conductor |
120 graus |
|
Durant el curtcircuit |
200 graus |
|
Estàndard |
EN 2PFG 1169 |
6.Paràmetres
|
Tipus |
Creu Àrea Seccional (mm2) |
Estructura conductora (Trió /mm) |
Diàmetre (mm) |
gruix d'aïllament (mm) |
gruix de la funda (mm) |
diàmetre del cable (mm) |
Resistència DC a 20 graus (Ω/km) |
|
H1Z2Z2-K |
1.5 |
48/0.2 |
1.6 |
1.0 |
0.8 |
5.2 |
12.2 |
|
H1Z2Z2-K |
2.5 |
77/0.2 |
2.0 |
1.0 |
0.8 |
5.6 |
7.56 |
|
H1Z2Z2-K |
4 |
56/0.3 |
2.6 |
1.0 |
0.9 |
6.4 |
4.7 |
|
H1Z2Z2-K |
6 |
84/0.3 |
3.2 |
1.0 |
0.9 |
7.0 |
3.11 |
|
H1Z2Z2-K |
10 |
77/0.41 |
4.4 |
1.0 |
0.9 |
8.2 |
1.84 |
|
H1Z2Z2-K |
16 |
119/0.41 |
5.5 |
1.0 |
1.1 |
9.7 |
1.16 |
|
H1Z2Z2-K |
25 |
189/0.41 |
6.5 |
1.2 |
1.2 |
11.3 |
0.734 |
|
H1Z2Z2-K |
35 |
244/0.41 |
7.5 |
1.2 |
1.2 |
12.3 |
0.529 |
7.Paquet
|
|
|
