Conductor d'alumini Cable aïllat XLPE ABC
Produïm el cable elèctric ABC utilitzat per a línies aèries (dúplex, tríplex, quàdruplex) segons l'estàndard IEC, ASTM, BS, NF C 33-209.
 |
 |
 |
Tipus de cable de connexió de servei:
El cable de caiguda de servei (ABC CABLE) cobreix principalment tres tipus:
Servei dúplex Drop
Servei Triplex Drop
Caiguda de servei quàdruplex
El cable es pot produir, la construcció del qual és conductor de fase amb conductor neutre nu o conductor de fase amb conductor neutre aïllat, etc. I encara podem produir els cables segons la petició dels clients.
Detalled Introducció del cable de connexió de servei
1 servei dúplex
Aplicacions: Subministrar servei aeri de 120 volts per a servei temporal en obres, enllumenat exterior o públic. Per servei a 600 volts o menys a una temperatura del conductor de 75 com a màxim.
Construcció: fil concèntric o conductor comprimit 1350-H19, aïllament de polietilè o polietilè reticulat, fil concèntric AAC, ACSR o missatger neutre d'aliatge 6201.
2 Triplex Service Drop
Aplicacions: per subministrar energia des de les línies d'ulility al capçal meteorològic del consumidor. Per servei a 600 volts o menys (fase a fase) a una temperatura del conductor de 75 màxim per aïllament PE o 90 màxim per aïllament XLPE.
Construcció: fil concèntric o conductor comprimit 1350-H19, aïllament de polietilè o polietilè reticulat, fil concèntric AAC, ACSR o missatger neutre d'aliatge 6201.
3 Descens de servei quàdruplex
Aplicacions: S'utilitza per subministrar energia trifàsica, generalment des d'un transformador muntat en pal fins al capçal de servei de l'usuari on es fa la connexió al cable d'entrada del servei. S'utilitza a tensions de 600 volts o menys fase a fase i a una temperatura del conductor que no superi els 75 per a conductors aïllats en PE o 90 per a conductors aïllats en XLPE.
Construcció: els conductors són d'alumini comprimit 1350-H19 de cadena concèntrica. Aïllat amb polietilè o XLPE. Els missatgers neutres són concèntrics 6210 AAAC, AAC o ACSR.
Especificació:
|
Fase |
Fase |
Fase |
Aprox. Diàmetre total |
Màx. DC Resistència del conductor a 20 graus |
|||
|
AAC més UV-XLPE |
Conductor compacte |
Aïllament UV-XLPE |
|||||
|
Núm. * Secció transversal de nuclis |
No. de Al Cables |
Diàmetre total |
Normal Gruix |
Min. Gruix |
Diàmetre |
||
|
Núm. X mm 2 |
- |
Mm |
Mm |
Mm |
Mm |
Mm |
Ohm/km |
|
1 X 10 |
7 |
4.05 |
1.0 |
0.8 |
6.05 |
6.05 |
3.08 |
|
1 X 16 |
7 |
4.8 |
1.2 |
0.98 |
7.2 |
7.20 |
1.91 |
|
1 X 25 |
7 |
6 |
1.2 |
0.98 |
8.4 |
8.40 |
1.20 |
|
1 X 35 |
7 |
7.0 |
1.4 |
1.16 |
9.8 |
9.80 |
0.868 |
|
1 X 50 |
7 |
8.3 |
1.4 |
1.16 |
11.1 |
11.10 |
0.641 |
|
1 X 70 |
19 |
9.8 |
1.4 |
1.16 |
12.6 |
12.60 |
0.443 |
|
1 X 95 |
19 |
11.6 |
1.6 |
1.34 |
14.8 |
14.80 |
0.320 |
|
1 X 120 |
19 |
13 |
1.6 |
1.34 |
16.2 |
16.20 |
0.253 |
|
1 X 150 |
19 |
14.6 |
1.8 |
1.52 |
18.2 |
18.20 |
0.206 |
|
1 X 185 |
36 |
16.2 |
2.0 |
1.70 |
20.2 |
20.20 |
0.164 |
|
1 X 240 |
36 |
18.4 |
2.2 |
1.88 |
22.8 |
22.80 |
0.125 |
|
2 X 10 |
7 |
4.05 |
1.0 |
0.8 |
6.05 |
12.10 |
3.08 |
|
2 X 16 |
7 |
4.8 |
1.2 |
0.98 |
7.2 |
14.40 |
1.91 |
|
2 X 25 |
7 |
6 |
1.2 |
0.98 |
8.4 |
16.80 |
1.20 |
|
2 X 35 |
7 |
7.0 |
1.4 |
1.16 |
9.8 |
19.60 |
0.868 |
|
2 X 50 |
7 |
8.3 |
1.4 |
1.16 |
11.1 |
22.20 |
0.641 |
|
2 X 70 |
19 |
9.8 |
1.4 |
1.16 |
12.6 |
25.20 |
0.443 |
|
2 X 95 |
19 |
11.6 |
1.6 |
1.34 |
14.8 |
29.60 |
0.320 |
|
2 X 120 |
19 |
13 |
1.6 |
1.34 |
16.2 |
32.40 |
0.253 |
|
2 X 150 |
19 |
14.6 |
1.8 |
1.52 |
18.2 |
36.40 |
0.206 |
|
2 X 185 |
36 |
16.2 |
2.0 |
1.70 |
20.2 |
40.40 |
0.164 |
|
2 X 240 |
36 |
18.4 |
2.2 |
1.88 |
22.8 |
45.60 |
0.125 |
|
3 X 10 |
7 |
4.05 |
1.0 |
0.8 |
6.05 |
13.07 |
3.08 |
|
3 X 16 |
7 |
4.8 |
1.2 |
0.98 |
7.2 |
15.55 |
1.91 |
|
3 X 25 |
7 |
6 |
1.2 |
0.98 |
8.4 |
18.14 |
1.20 |
|
3 X 35 |
7 |
7.0 |
1.4 |
1.16 |
9.8 |
21.17 |
0.868 |
|
3 X 50 |
7 |
8.3 |
1.4 |
1.16 |
11.1 |
23.98 |
0.641 |
|
3 X 70 |
19 |
9.8 |
1.4 |
1.16 |
12.6 |
27.22 |
0.443 |
|
3 X 95 |
19 |
11.6 |
1.6 |
1.34 |
14.8 |
31.97 |
0.320 |
|
3 X 120 |
19 |
13 |
1.6 |
1.34 |
16.2 |
34.99 |
0.253 |
|
3 X 150 |
19 |
14.6 |
1.8 |
1.52 |
18.2 |
39.31 |
0.206 |
|
3 X 185 |
36 |
16.2 |
2.0 |
1.70 |
20.2 |
43.63 |
0.164 |
|
3 X 240 |
36 |
18.4 |
2.2 |
1.88 |
22.8 |
49.25 |
0.125 |
|
4 X 10 |
7 |
4.05 |
1.0 |
0.8 |
6.05 |
14.64 |
3.08 |
|
4 X 16 |
7 |
4.8 |
1.2 |
0.98 |
7.2 |
17.42 |
1.91 |
|
4 X 25 |
7 |
6 |
1.2 |
0.98 |
8.4 |
20.33 |
1.20 |
|
4 X 35 |
7 |
7.0 |
1.4 |
1.16 |
9.8 |
23.72 |
0.868 |
|
4 X 50 |
7 |
8.3 |
1.4 |
1.16 |
11.1 |
26.86 |
0.641 |
|
4 X 70 |
19 |
9.8 |
1.4 |
1.16 |
12.6 |
30.49 |
0.443 |
|
4 X 95 |
19 |
11.6 |
1.6 |
1.34 |
14.8 |
35.82 |
0.320 |
|
4 X 120 |
19 |
13 |
1.6 |
1.34 |
16.2 |
39.20 |
0.253 |
|
4 X 150 |
19 |
14.6 |
1.8 |
1.52 |
18.2 |
44.04 |
0.206 |
|
4 X 185 |
36 |
16.2 |
2.0 |
1.70 |
20.2 |
48.88 |
0.164 |
|
4 X 240 |
36 |
18.4 |
2.2 |
1.88 |
22.8 |
55.18 |
0.125 |

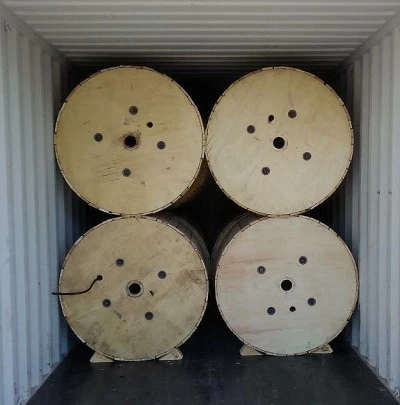

Paquet: exporta tambors de fusta, cable aeri abc
 |
 |
 |
